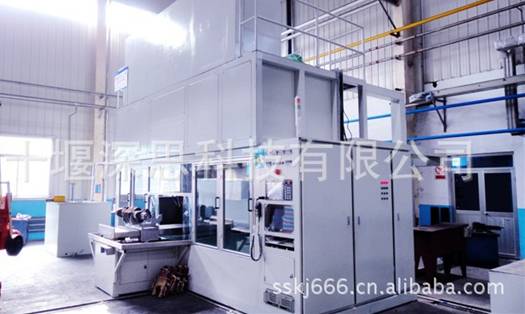

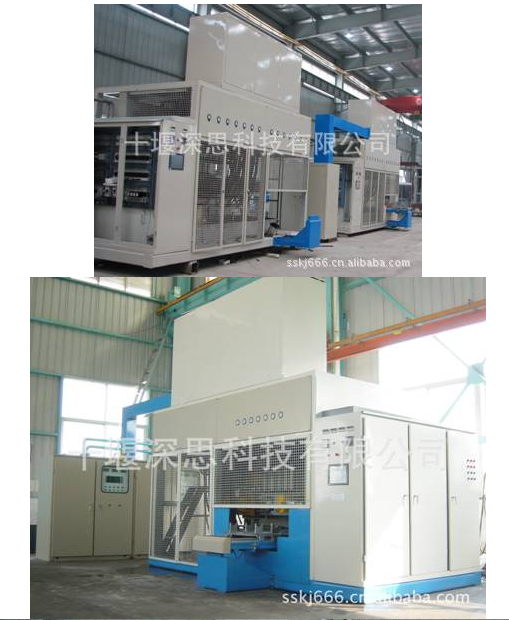

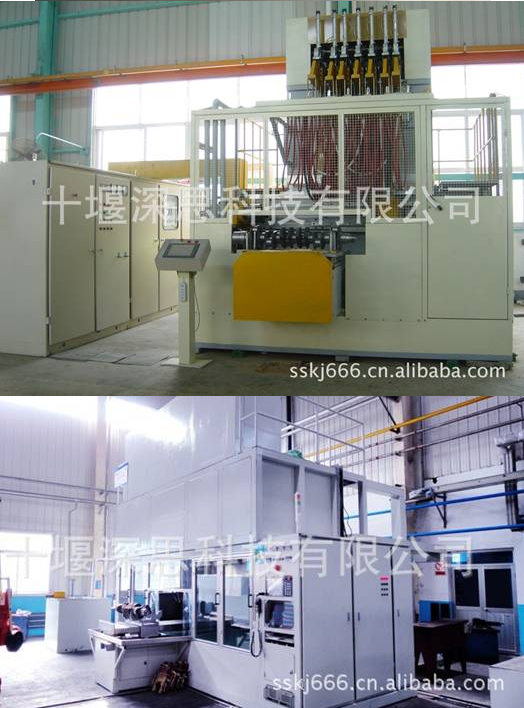

SSQZ系列全自動曲軸淬火成套設備

該系列淬火成套設備適應各種曲軸的淬火。

一、先進技術

 1、功率脈沖分配技術：可確保任何軸頸的圓周方向硬化層均勻；

 2、尾座自由浮動技術：可確保曲軸加熱自由伸長與冷卻自由縮短，減小曲軸淬火變形；

 3、薄型淬火變壓器技術：機床上可同時懸掛5-13個容量為500Kva的薄型淬火變壓器；

 4、獨立懸掛技術：每個淬火變壓器采用獨立懸掛，任意相鄰變壓器之間的間距采用手動絲杠調節，以適應不同開擋尺寸的曲軸進行淬火，確保機床的柔性；

 5、懸掛平衡技術：變壓器懸掛采用機械式可調平衡，確保感應圈能夠良好跟蹤，對曲軸的壓力在任意角度恒定且最小，減小曲軸淬火變形；

 6、機床工作狀態與工藝參數監控：采用大屏幕液晶觸摸屏對機床的工作狀態、加熱與淬火冷卻的工藝參數（包括電壓、電流、頻率、時間、壓力、流量、溫度等）進行監控與顯示；

 7、機床采用獨特的積木式、一體化結構，安裝簡單、占地面積小、維修保養方便；

二、特點：

1.可對各種曲軸進行圓角淬火、軸徑淬火，具有自動/手動操作方式；

2.設備可實現2個（或多個）感應器同時加熱與淬火冷卻，加熱與冷卻的工藝參數可獨立調整；

3.機床內部的上料、下料、零件的定位、夾緊、等動作及加工過程由機床自動控制完成；

4.機床采用整體集成結構，全封閉防護, 造型美觀大方，設備操作與檢修保養、維修方便；

5.機床采用整體焊接床身，具有良好的剛性、熱穩定性及抗振性；

6.機床設置檢修調整通道,便于調整更換淬火夾具與感應器，便于清洗淬火池及更換淬火介質；

7.機床通過調平墊鐵直接安裝在車間地坪上，不需地腳螺釘固定，安裝穩定可靠；

8. 控制系統采用 CNC系統控制（不同型號機床配置1～4軸系統）；編程與操作簡便、機床通用性強；LED或觸摸屏可顯示和監控所有CNC參數、加工程序及工藝參數、系統的故障診斷、報警等功能；

9.觸摸屏可顯示所有CNC參數、加工程序及工藝參數；

10.CNC系統具有故障診斷報警等功能，配有聯接接口及編程、通訊所需的全部軟硬件；

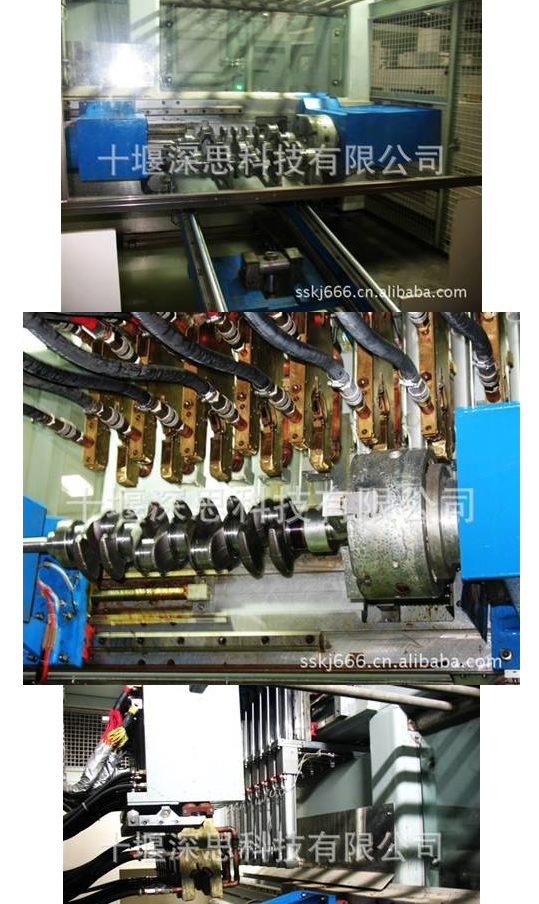

11.床頭采用氣動自定心動力卡盤，可自動夾緊工件，尾座可在導軌上自動移動，以適應不同的曲軸；

12.尾座采用氣動活頂尖或支撐托瓦；

13.裝夾方式：動力卡盤夾持小頭、尾座頂托大頭；

14.曲軸定位方式：床頭與尾座頂尖定曲軸中心位置、第1主軸端面定曲軸左右位置；

15.床頭主軸旋轉采用伺服電機驅動，具有任意旋轉角度定位功能；

16.拖板移動（左右）采用伺服電機滾珠絲杠驅動，絲杠與導軌采用全套進口產品，傳動機構具有良好的定位精度、耐磨性、剛性、低速運動平穩性及抗振性，拖板移動速度范圍0-100mm/S；

17.感應器升降采用制動汽缸驅動并配置緩沖裝置，具有斷電、斷氣保護功能；

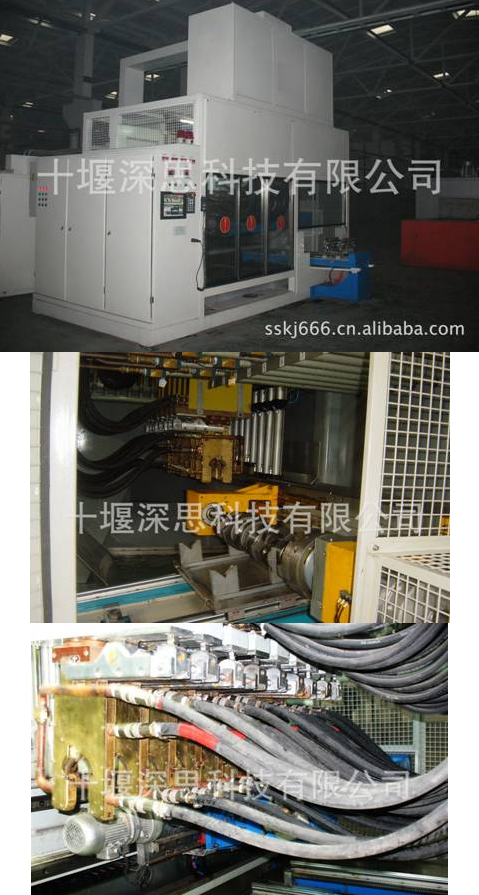

18.薄型曲軸專用淬火變壓器，感應器的水路、電路連接采用快換裝置；每個淬火變壓器采用獨立懸掛，任意相鄰變壓器之間的間距采用手動絲杠調節，以適應不同開擋尺寸的曲軸進行淬火，確保機床的柔性；變壓器懸掛采用機械式可調平衡，確保感應圈能夠良好跟蹤且對曲軸的壓力最小，減小曲軸淬火變形；

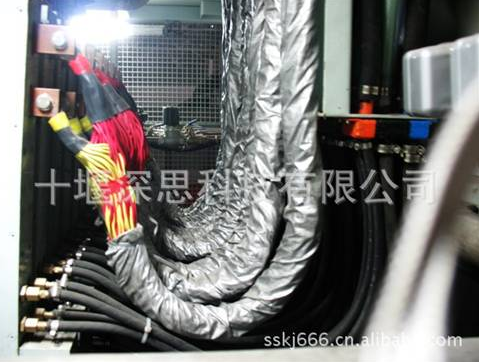

19.變壓器與感應圈的所有冷卻水管、淬火水管及快換接頭采用原裝進口產品；

20.電容器組為GE全膜電容，體積小，性能穩定，電容量調整范圍寬，調整方便；

21.電源采用晶體管電源，電源效率高、故障率低，啟動成功率高，具有全套保護功能與故障診斷報警功能；電源配置多種功率通道自動切換，連桿軸徑淬火時具有功率脈沖分配功能確保軸頸的圓周方向硬化層均勻；

22、冷卻水循環系統采用軟化水循環冷卻，可提供對中頻電源的低壓冷卻，負載系統包括淬火變壓器、感應圈的高壓冷卻，每路冷卻支路配置溫度、壓力、流量監控保護裝置；

23、淬火液循環系統采用PAG水溶性介質，淬火支路配置活塞式電磁閥、并配置溫度、壓力、流量監控保護裝置；

24、冷卻水與淬火循環系統均采用高效板式換熱器與風冷式渦旋冷水機組進行熱交換，冷卻能力強，控溫精度高，可確保設備的安全可靠運行與曲軸的淬火加工質量；風冷式渦旋冷水機組系統配置溫度與壓力監控與顯示裝置，可根據冷卻水與淬火液的溫度高低自動調整運行狀態；

三、構成：

1、晶體管固態中頻感應加熱電源

2、中頻負載系統

3、自動上下料機構或人工輔助上料機構

4、平衡與懸掛裝置

5、曲軸夾持與限變形機構

6、平移與定位機構

7、旋轉與定位機構

8、淬火水箱與淬火液循環系統

9、冷卻水箱與冷卻水循環系統

10、工業冷凍機（可選）

11、電氣控制系統

四、SSQZ系列機床技術參數：

五、數控系統：

1、三菱E68系統或西門子802D系統：?jiǎn)屋S～四軸

2、三菱C64系統+GOT觸摸屏或西門子840D系統：四軸～八軸

3、PLC+觸摸屏系統：多軸
